Básicamente, un linearray, es un sistema de altavoces acoplados. El número de altavoces, variará en respecto al lugar donde queramos instalarlo.
Partes del linearray
Cajas acústicas: Estas son básicamente, los altavoces que nosotros acoplamos.(Figura J1)
Figura J1, caja acústica de linearray de la marca Adamson
Bumpers: Són las piezas que se usan para unir el linearraya la torreta o truss (si está volado).
(Figura J2)
Figura J2, bumper de un linearray
Más partes (opcionales)
Torretas de carga frontal: Se usan para colgar el sistema, el bumper junto con las cajas acústicas. (Figura J)
Figura J, sistema de linearray volado mediante una torreta de carga frontal.
Colocación del linearray
Linearray volado: Como indica su palabra "vuela", ya que se cuelga mediante una torreta de carga frontal o dos de truss. Es la manera más adecuada de colocar el linearray, ya que así, se le pueden dar grados de inclinación para poder llegar tanto a los espectadores lejanos como a los más cercanos (lo veremos más adelante). (Figura J3)
Figura J3, linearray volado.
Linearray Stackeado: En este caso, el linearray se colocará normalmente encima de los graves o subgraves y se pondrán todas las cajas acústicas una encima de otra con inclinación de 0 grados. Es decir, estarán rectas. Esta opción, se usa cuando el terreno que tenemos que cubrir no es muy alto y al Stackearlos, quedan a una altura buena para toda la gente. También cuando no tenemos posibilidad de colgarlas. En este caso, en el bumper irá abajo para poder colocar las cajas acústicas correctamente sin que haya peligro de un accidente (Figura J4).
Figura J4, linearray Stackeado
Los grados de inclinación
Estos, son muy importantes en el linearray volado, ya que nos permiten llegar a casi toda la gente que tengamos en nuestro recinto. Lo que no llegue a cubrir el linearray lo cubrirán los frontfills y los outfills.
Los grados de inclinación dependen del numero de cajas acústicas y también de las dimensiones del recinto dónde vamos a colocarlo. Como vemos en la figura J5, cada caja acústica nos llenará un espació determinado dependiendo del angulo que le pongamos. (Figura J5)
Figura J5, cobertura de un linearray volado
Diferentes tiros de linearray
Para explicar esto correctamente, cogeremos de ejemplo la figura J5.Tenemos tres tipos de tiros en un linearray:
-Tiro Largo: Estas cajas acústicas, cubrirán la zona de más al fondo, normalmente, serán los que tendrán menos angulo, 0 grados.
-Tiro Medio: Estas cajas acústicas, serán las tres cajas del medio. (Cogiendo la figura J5 de ejemplo) Estas, como su propia palabra indica, serán las encargadas de llegar al público que está al medio del recinto.
-Tiro corto: Las últimas tres cajas acústicas, serán las de tiro corto, serán las encargadas de llegar al público más cercano al escenario o al sistema de LineArray.
Todo esto, lo tenemos explicado en inglés en la figura J6.
-Tiro Medio: Estas cajas acústicas, serán las tres cajas del medio. (Cogiendo la figura J5 de ejemplo) Estas, como su propia palabra indica, serán las encargadas de llegar al público que está al medio del recinto.
-Tiro corto: Las últimas tres cajas acústicas, serán las de tiro corto, serán las encargadas de llegar al público más cercano al escenario o al sistema de LineArray.
Todo esto, lo tenemos explicado en inglés en la figura J6.
Figura J6, tiros de un sistema LineArray

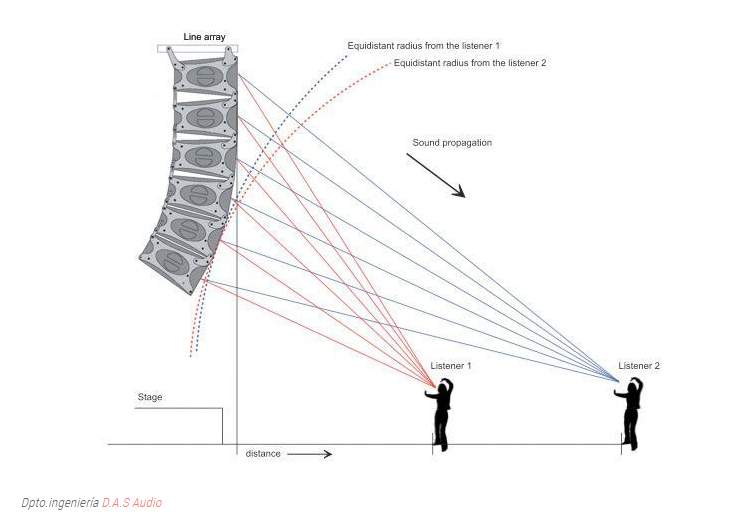

Y por último os dejamos este esquema de todo lo explicado proporcionado por DAS audio.
